[원룸 초가성비 IOT 구축기] ② 거실,화장실 전등편

거실 화장실 전등 제어?별거 없다

스마트 스위치만 구매하면 끝

집이 구축이다? 상관없이 가능하다



1. 스마트 스위치

- 난이도 : 중상

- 가격 : 2구 기준 8000원

- 준비물 : 스위치당 전선 3개, 드라이버



역시 알리에서 구매한다

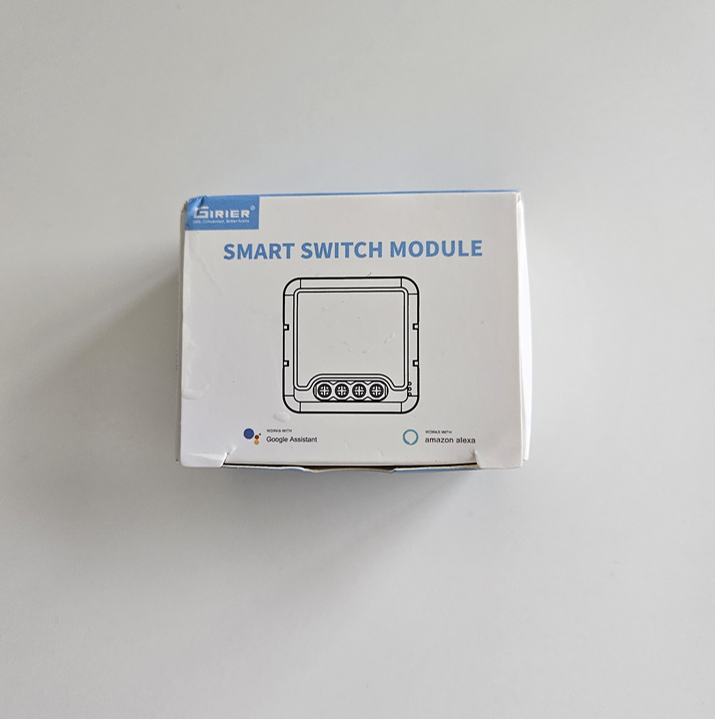

GIRIER를 추천 많이해서 일단 사고 봄

내가 산건 하단의 제품인데

스마트 싱스 사용하면

무조건  Work with SmartThings 붙어있는 제품 사시길,,,ㅠ

아래거는 스마트 싱스에 연동은 되는데

각각의 스위치 조절이 안됨

한번에 끄고 한번에 켜기만 가능

https://a.aliexpress.com/_oFAu0YY

US $17.04 | GIRIER 투야 지그비 3.0 스마트 스위치 모듈 중립 와이어 없음 스마트 홈 필수 DIY 조명 차



그래도 일단 샀으니 그냥 설치한다

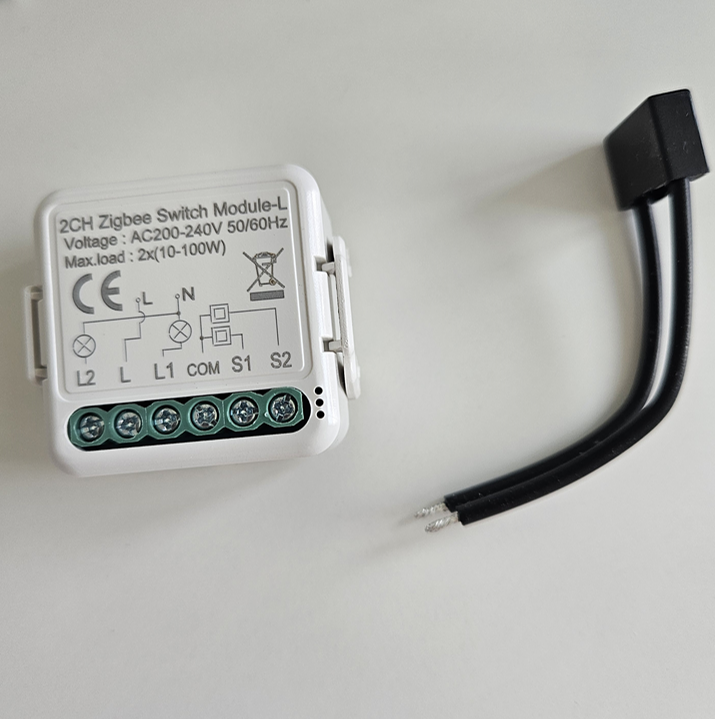

검정색 꼬다리는 커페시터다

전등에 같이 설치해서 잔광을 없애주는 역할을 한다

근데 난 귀찮아서 쟤는 뺌

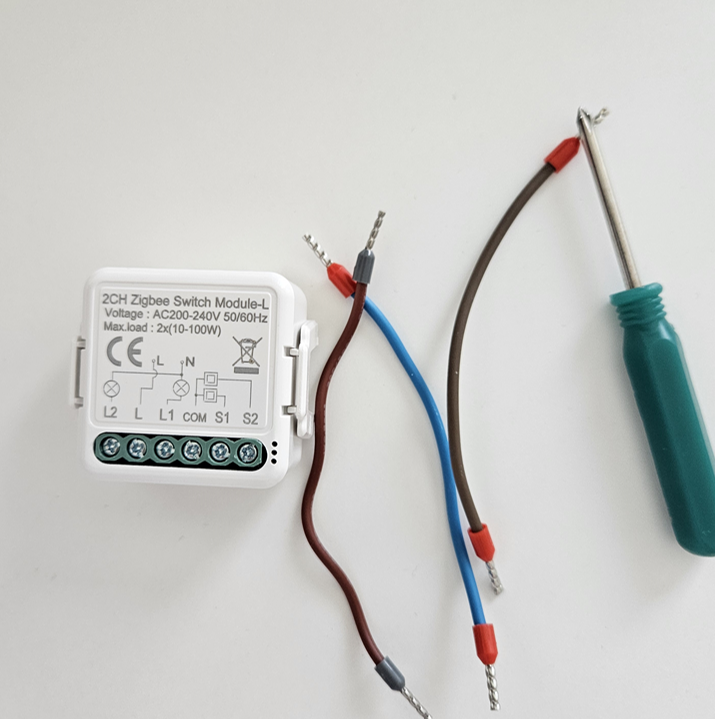

준비물은 전선 3개와 십자 드라이버

그리고 일자 드라이버



여기서 다들 당황한다

일단 사회초년생 원룸에는 전선도 없고

전선 끝을 단단하게 만들 수 있는 납땜기도 없음

드라이버도 없는 경우도 허다함



근데 드라이버는 웬만하면 하나 구비하도록 하자

여기저기 쓰일데가 많다

https://www.coupang.com/vp/products/5525288955?itemId=8654246298&vendorItemId=75941444194&pickType=COU_PICK&q=%EC%A0%84%EB%8F%99%EB%93%9C%EB%9D%BC%EC%9D%B4%EB%B2%84&itemsCount=36&searchId=8fc3644ff64c4d23a935ec4a0aaaddca&rank=1&isAddedCart=

샤오미 무선 전동 드라이버 3.6V, 본품, 1세트

가정용으로 최적이다 36000원 밖에 안한다

나도 하나 구비했음



그럼 전선은??

전선은,,,솔직히 나도 할말없다

https://youtu.be/CJxkjxm5AT0?si=XSHj4X05cXkjc3cd



감사하게도 생활의기술 유튜버 님이 재료를 판매하신다

3000원+3000원(배송비) 입금하면

1세트 보내주심



그리고 설치 가이드는

https://youtu.be/frfizT95mo4?si=aoNZXrLd94x-NTdq



요거 그대로 따라하면 된다



동영상 보기 구찮으신 분들을 위해

사진으로도 설명드리겠음

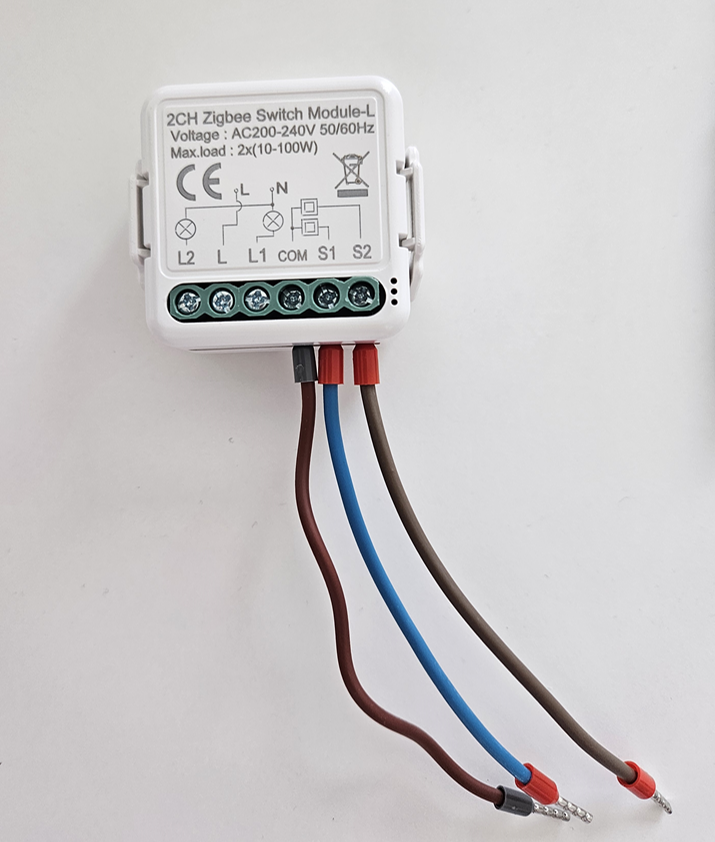

1. 전선 꼬다리를 com, s1, s2에 각각 넣고 십자드라이버로 고정한다

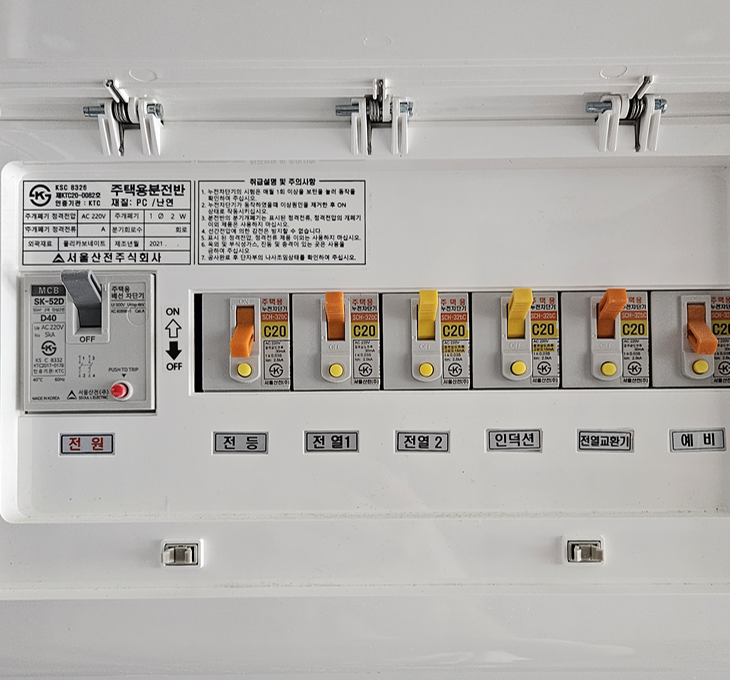

2. 그리고 두꺼비집을 내리러가자

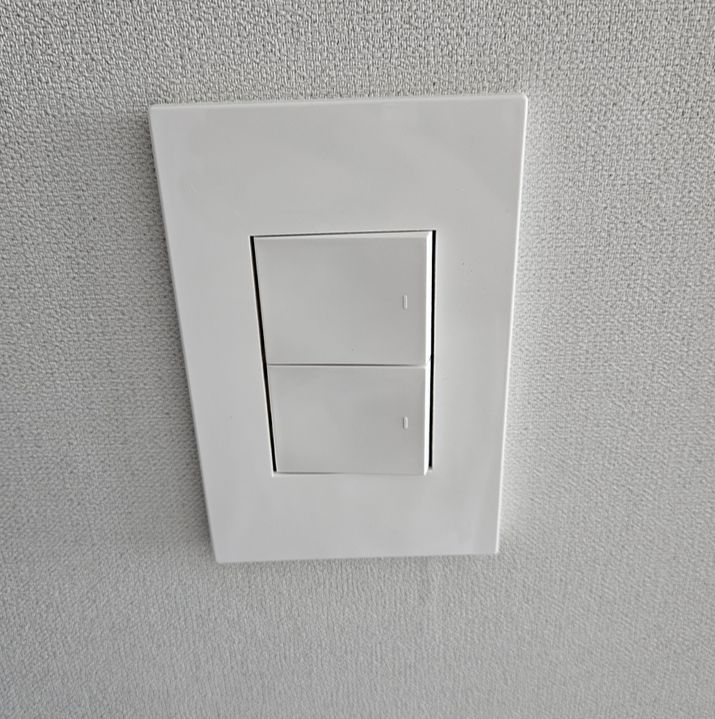

3. 스위치 커버를 벗긴다

일자드라이버를 지렛대 삼아

아래부분을 열면 쉽게 벗길 수 있다

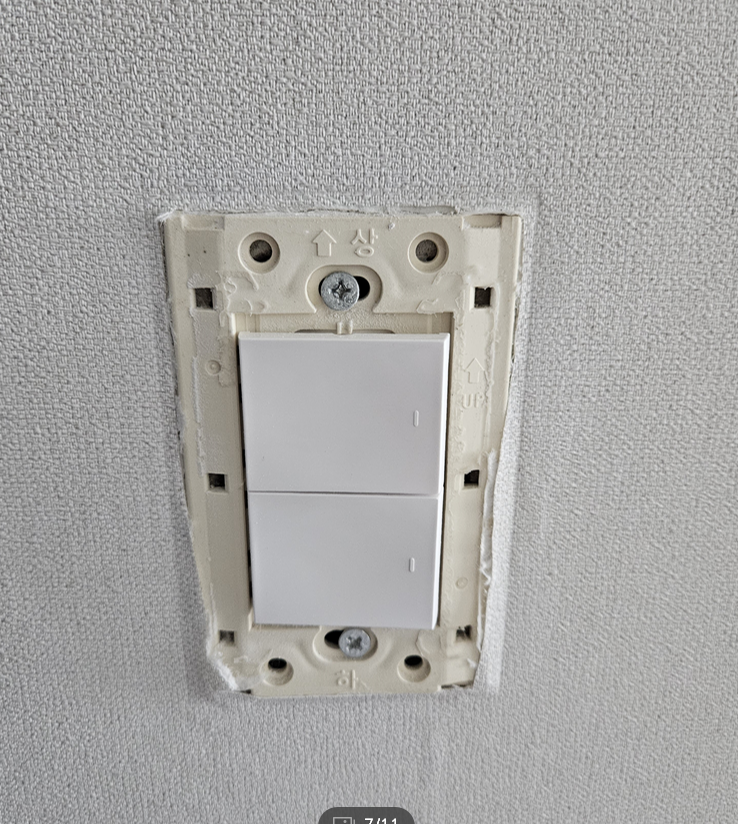

십자나사를 빼고

당기면 전선이 보인다



각 집마다 전선색깔이 다를테니

!!미리 사진을 찍어둔다

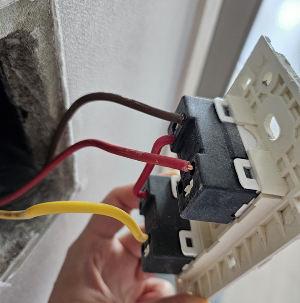

일자드라이버로 전선 옆의 하얀색 홈(?)을 누르면서

전선을 당기면 빠진다

2구를 연결해주는 빨간 중앙선만 빼고

3개의 선을 모두 뺀다



여기서 뺀 갈색선은 스위치 모듈의 L

빨간선은 L2

노란선은 L1에 각각 꽂는다

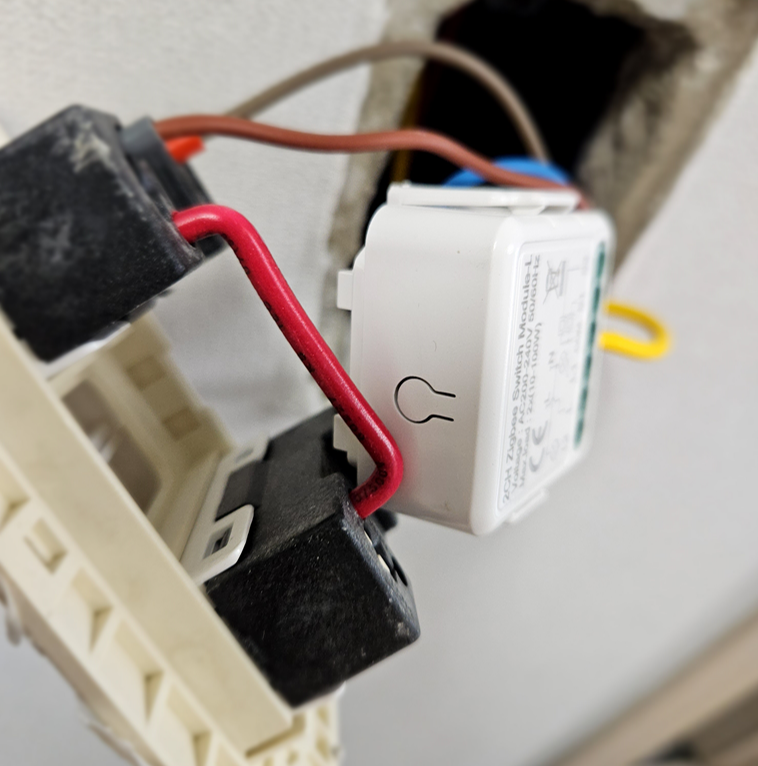

그리고 스위치 모듈에 미리 꽂혀있던

COM 선을 -> 갈색선이 꽂혀 있던 자리로

S1 선을->노란선 자리

S2->빨간선 자리

에 꽂는다

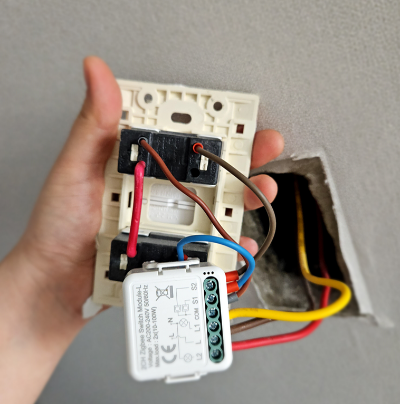

사진으로 보면 이해가 쉽다

그래도 모르겠다 싶으면 동영상 보시길

설명 훨씬 간단하게 해주심



3. 그리고 두꺼비집을 다시 올리러 가자



4. 스위치를 키면서 불이 들어오는지 확인하고



5. 스위치 모듈의 둥근 부분을 5초간 눌러준다



그럼 스위치 모듈의 오른쪽 하단에

파란색 불이 약하게 깜빡거리기 시작한다

페어링 모드라는 뜻이다

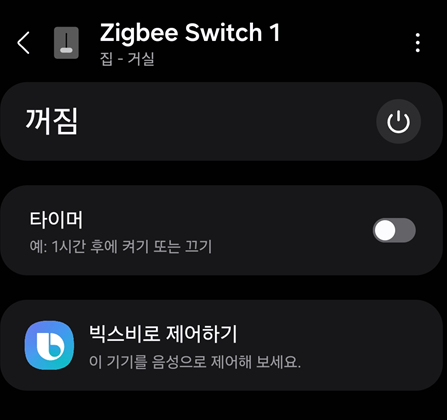

6. 여기서 스마트 싱스 or 구글 홈 앱을 키고

기기 찾기를 누르면

이렇게 ZIGBEE SWITCH 가 뜬다



work with smartthings 인증을 받은 제품이

아니라서 그런지

스위치 개별제어가 안된다



드라이버를 따로 다운받아야 하나?

근데 할줄 모름



짜피 잘때 불끄기만 주로 사용하니

애써 자기위로를 해본다,,ㅠ



7. 스위치를 다시 원상복귀한다.



8. 빅스비  or hey google로 제어해본다

이름을 '불'로 변경하고 불켜줘/불꺼줘 라고 하면 됨



나는 화장실 스위치에도 설치해서

이름을 '화장실 불'로 따로 설정했다





막상 써보니 은근 스위치 설치하는게

귀찮을 수 도 있겠다 싶다

근데 돈은 없고 시간은 많은 분들은

나름 시도해 볼만 하다



총 비용 : 14000원

(공구 제외, 2구 1세트 기준)
