[원룸 초가성비 IOT 구축기] ④ 전동 커튼 + 루틴 설정

4번째 편
전동 커튼이다
젤 비용이 많이 들어갔다
힘도 많이 들어간듯
그래도 혼자서 설치 가능하다

일단 시작해보자

1. 전동커튼

난이도 : 중상
비용 : 134,233원
64000(레일)+16733(모터)+53500(커튼)

커튼있는 집은 전용레일+모터만 사면 된다
하지만 난 새집이므로....

모터는 역시 가성비 tuya로 갔다

https://a.aliexpress.com/_optVRkC

US $40.99 | 스마트 투야 와이파이 지그비 전기 커튼 셔터 모터, RF 원격 22.5cm 크기, 앱 제어, 알렉사

꽁돈대첩으로 12달러에 겟

근데 스마트 싱스 연동된다고 되어있지만
투야 플랫폼 이랑 연결해서 스싱 연동된다는 뜻
즉, 스마트 싱스 스테이션에 직접 연결은 안된다

투야 전용 zigbee 허브에 연결해야 됨
문제는 내가 zigbee 버전으로 구매했다...

zigbee 버전이라고
모든 허브와 연결되는게 아니다

좀 열받았지만 나중에 생각하고

일단 제품 부터 보자

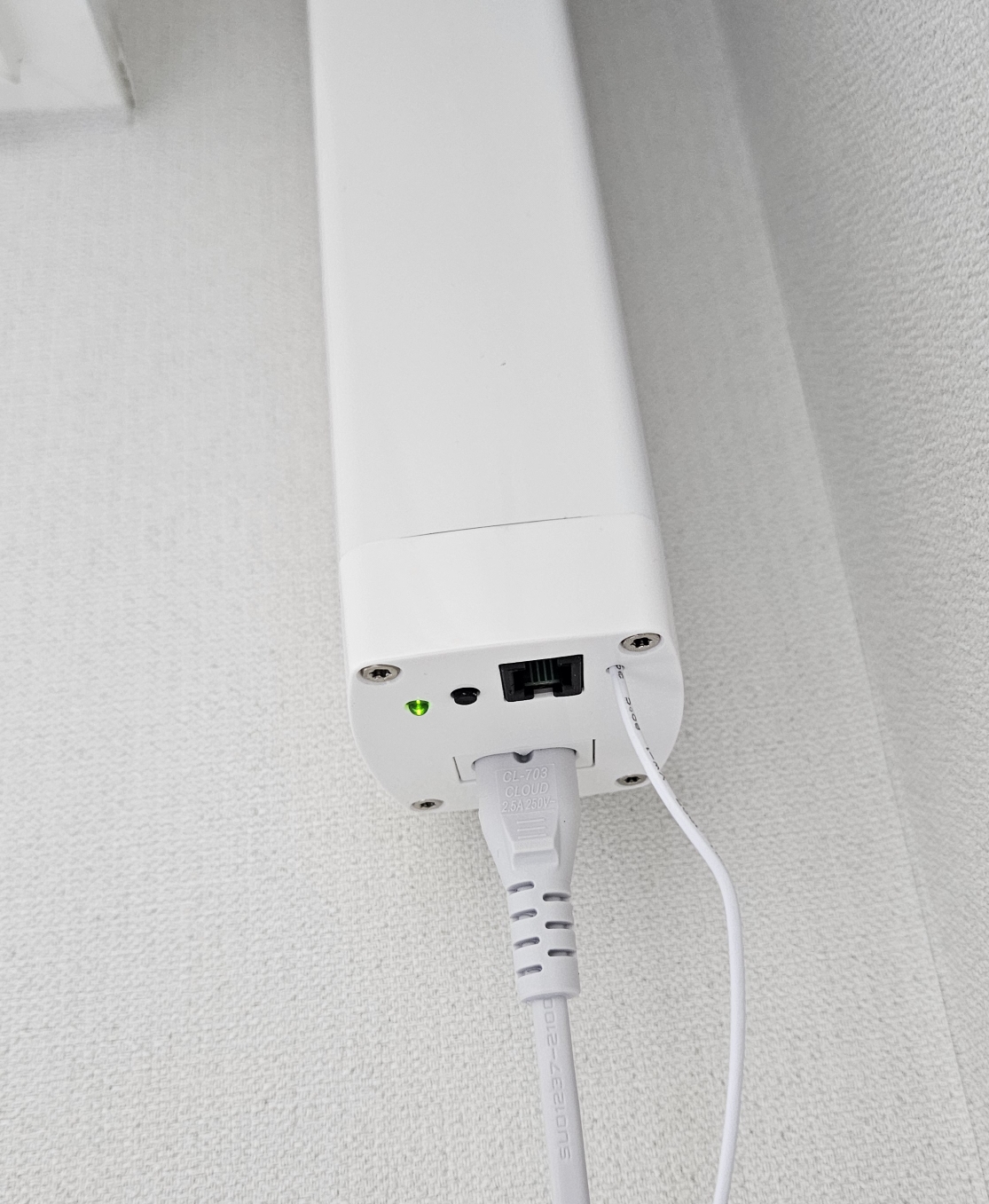

요놈이다

가성비니까 일단 참고 본다

저 기기를 전용 레일 끝에
장착한 후 내부 레일선을 통해
커튼이 이동하는 방식이다

꼬다리는 안테나 인듯
코드선이 짧아 멀티탭은 필수다



다음은 전용 레일
https://a.aliexpress.com/_okJ44LK

US $28.93 | 맞춤형 슈퍼 저소음 커튼 트랙, 두야 지그비 모터, A1/B1 모터, 투야 와이파이 지그비 모

260cm 기준으로 대략 48000원이다
국내보다 저렴
완제품으로 옴
근데 배송이 개오래걸림
2주 반정도 걸림


난 그냥 국내에서 구매했다
250cm 기준으로 64000원
완제품으로 조립해서 오기도 하지만
직접 조립식이 더 저렴
당일발송이라 하루만에 왔다
https://naver.me/GZZTyv2a

전동커튼, 자동커튼, 스마트커튼, iot, 홈플랜, 전동레일, 자동레일 : 오픈코리아

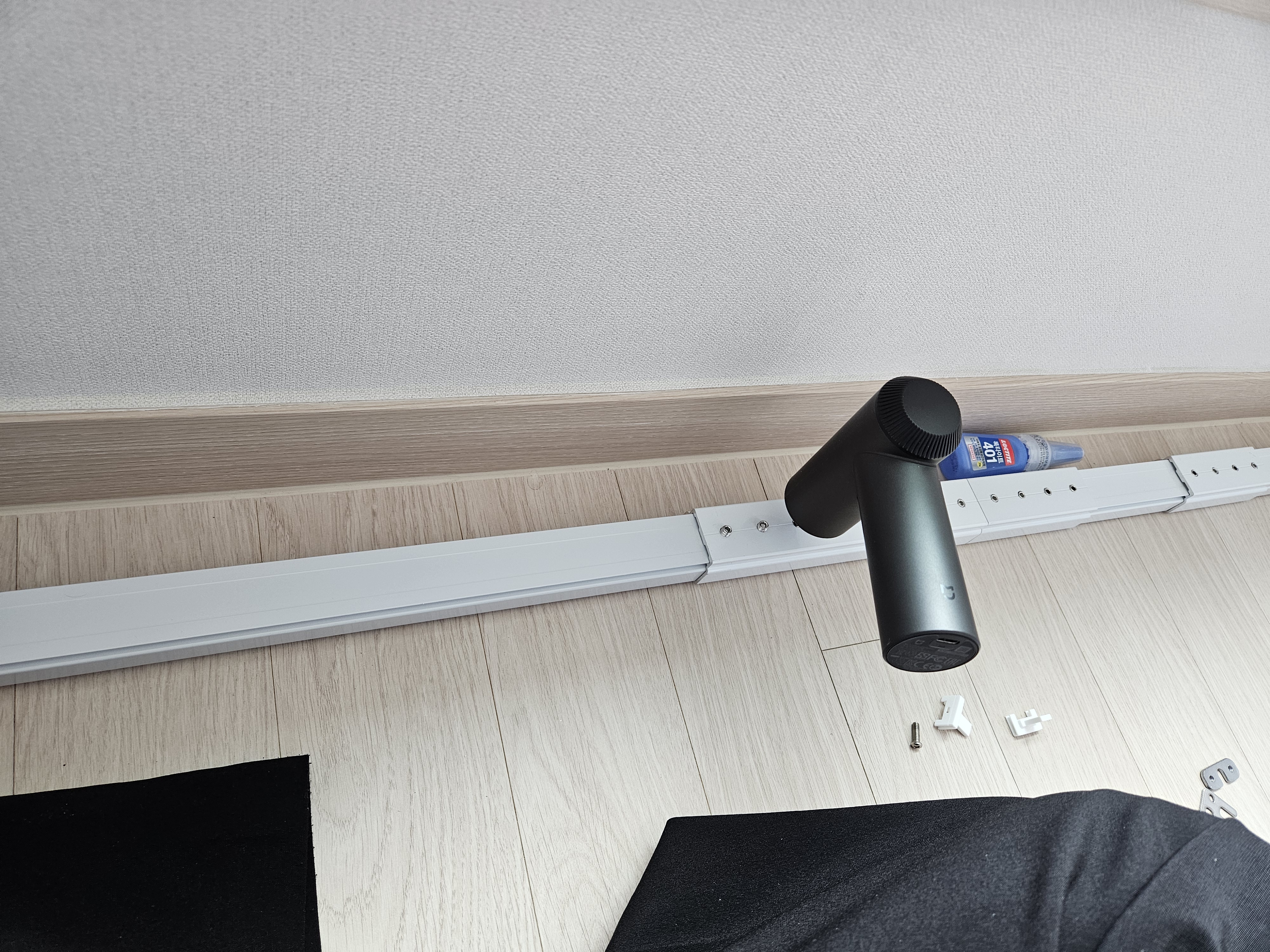

조립 과정

근데 레일 설명서 자체가
양쪽 열림 기준으로 되어 있다
난 한쪽 열림인데
이미 내부 선을 양쪽으로 자른 상태,,,

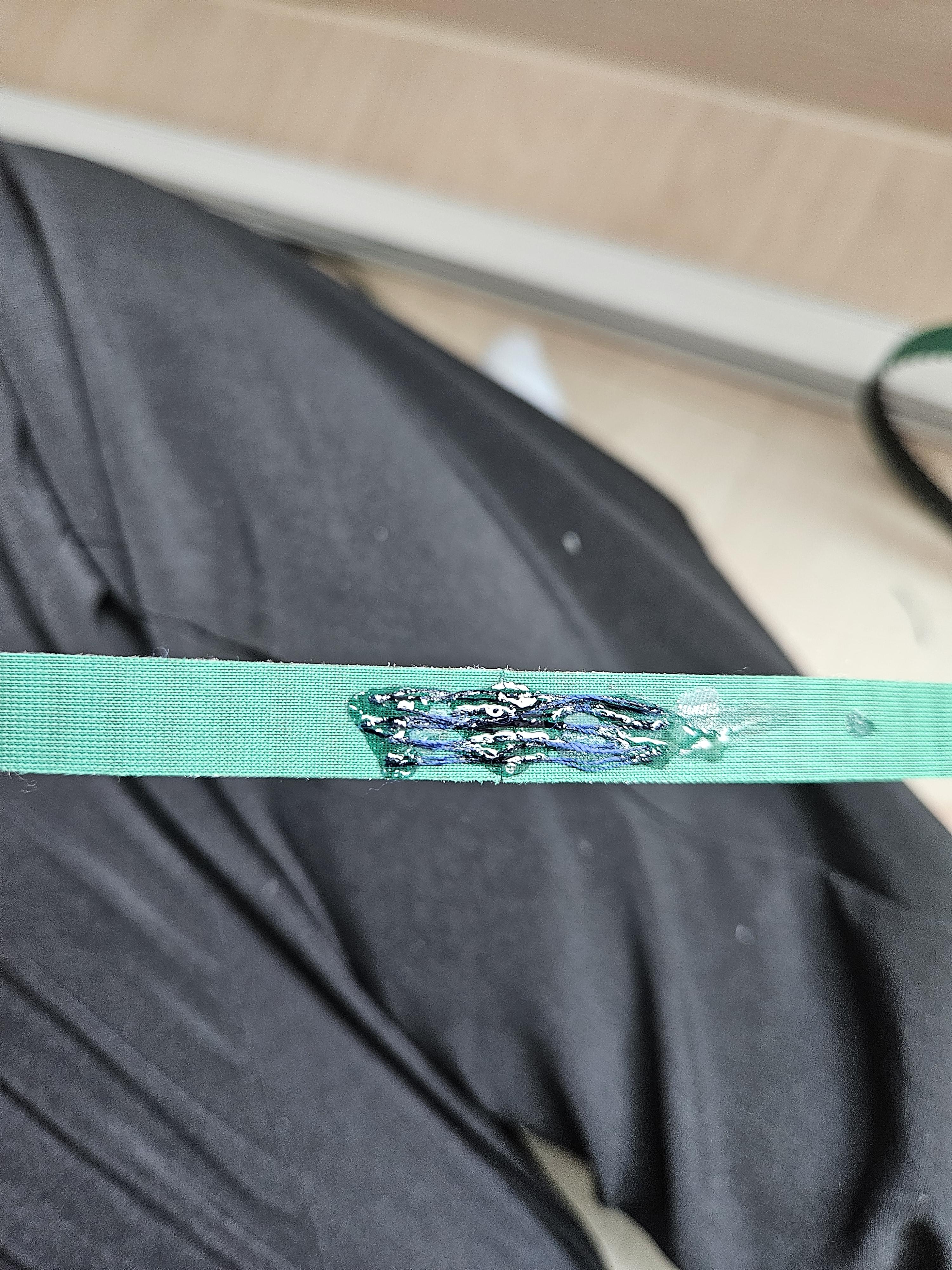

그냥 순간접착제로 붙였다
실 몇가닥을 잘라 붙여 이어주기

시험삼아 당겨봤는데
생각보다 견고하다
다행


설명서 대로 조립후

레일 천장에 달기
(이부분이 젤 힘들었다
중앙부터 피스 박으면 그래도 수월)

그리고 기기 장착 후
커튼 달기

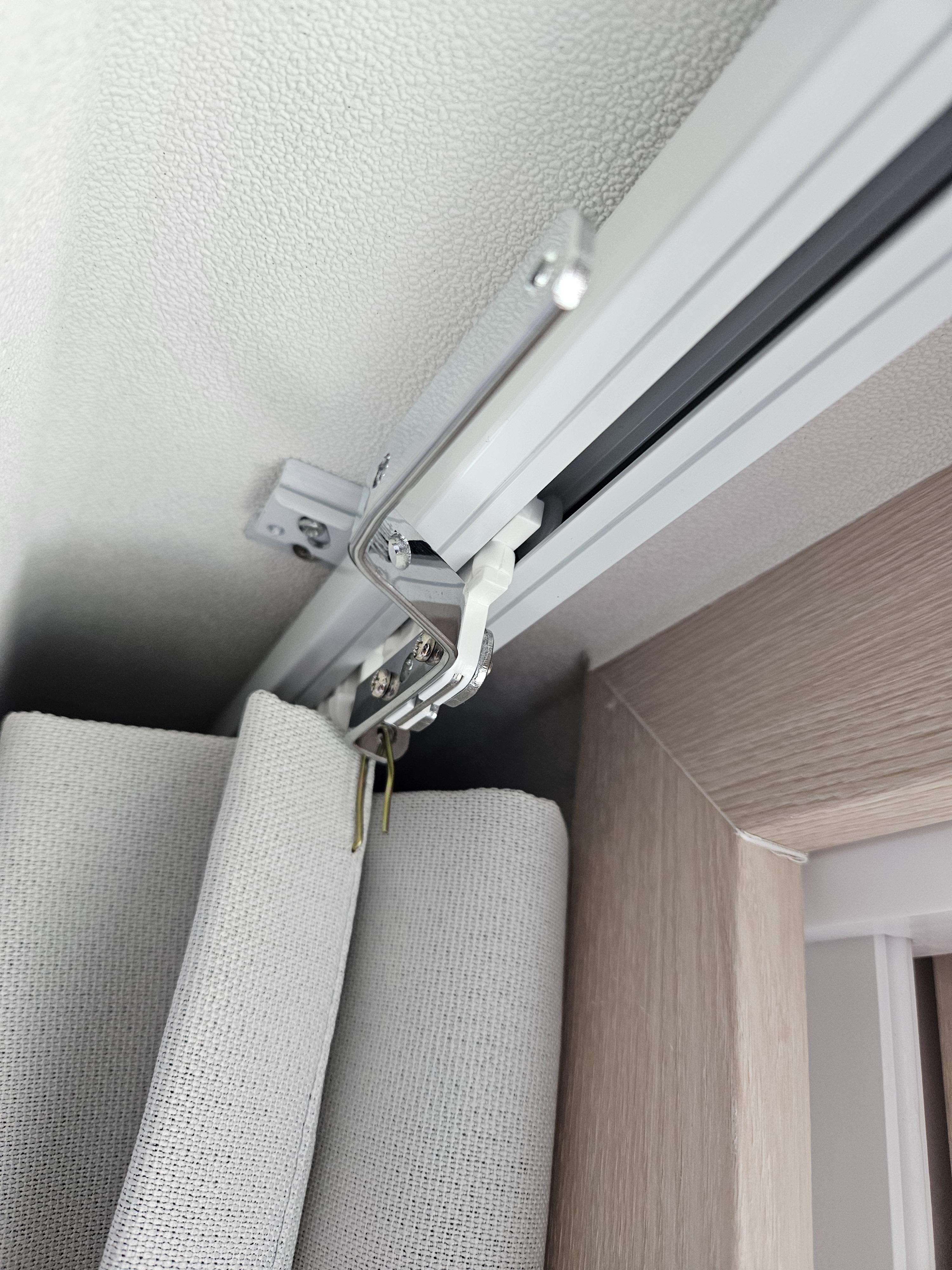

커튼 끝 고리를 저 튀어나온
쇠 끝쪽에 걸면
레일 끝부분도 감쪽같이 가려준다

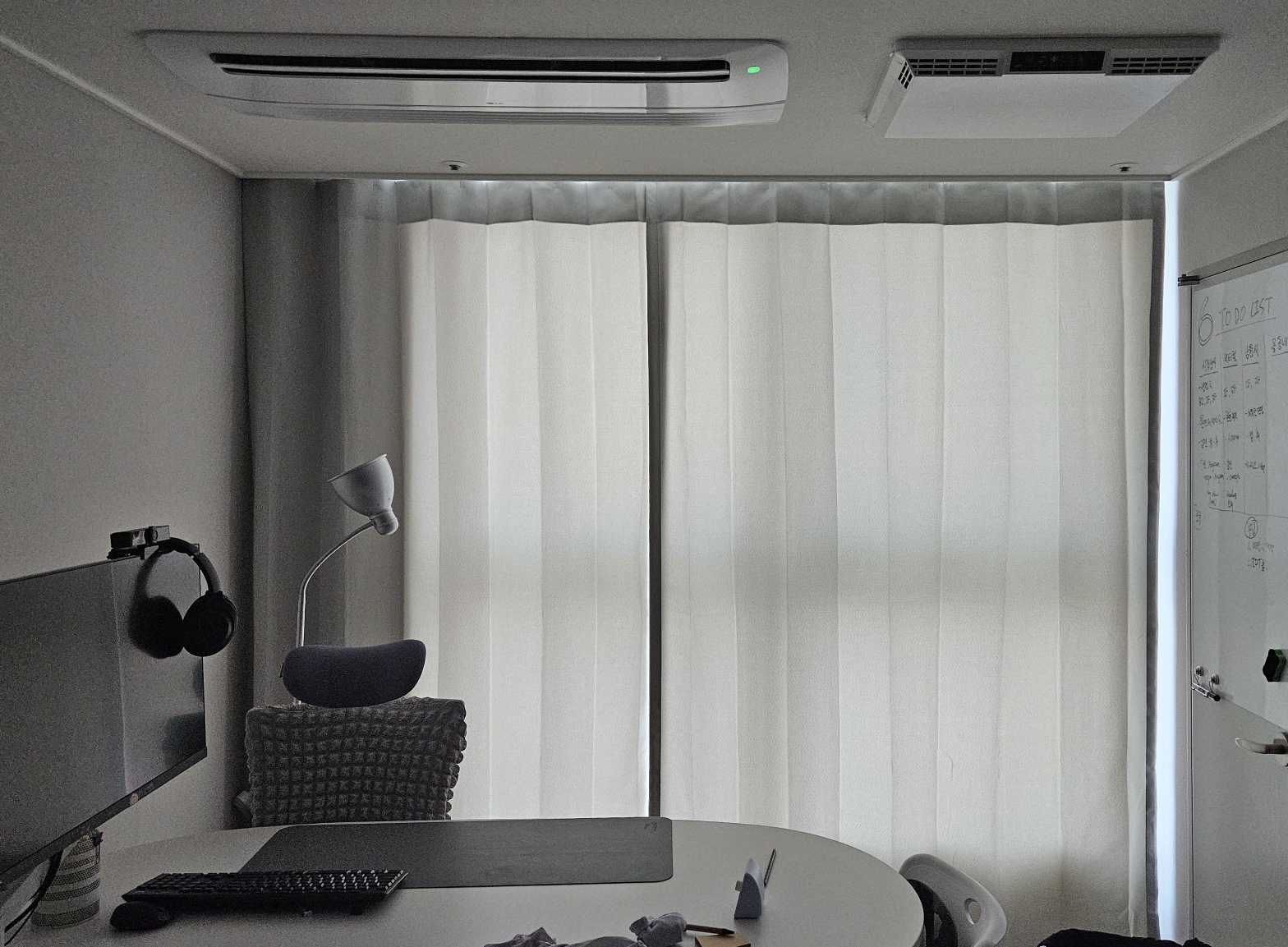

완성 샷

2. 구글 홈에 연동 + 루틴설정

문제는 요 부분이다
tuya 전용 zigbee허브를
갖고 있지 않으면
기기 등록 자체가 안된다

하지만 절망하지 말고...
안되면 되는거 하자!

앞서 난 RF+IR 리모트 컨트롤 기기를
8000원에 겟한 바가 있다

그리고 tuya 전동커튼 리모컨은 RF 방식이다!
다행

어케하냐면
전동커튼 리모컨을 리모트 컨트롤 기기에
학습시키면 된다

기존 SMART LIFE 앱에 들어가서
학습을 시켜보자

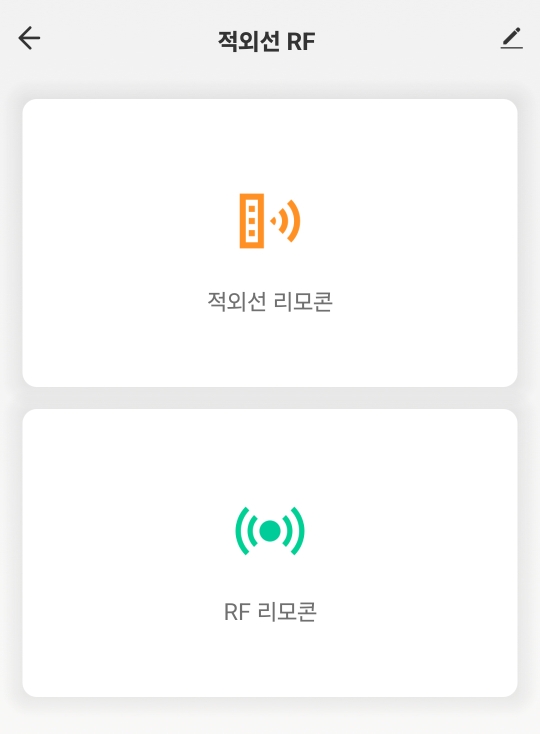

적외선 RF 를 선택하고

RF 리모콘을 선택

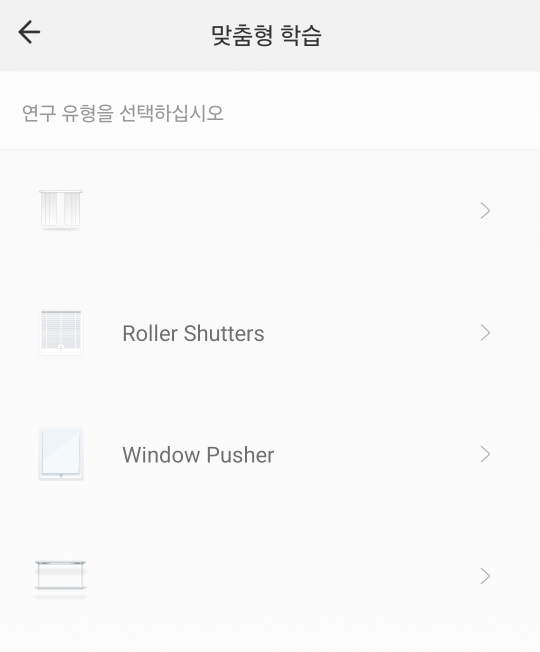

맨 밑으로 스크롤 하면 DIY학습이 있다

맨위의 커튼 모양 아이콘 선택

그리고 주파수 설정하는 화면이 나온다

tuya 전동커튼 리모콘은
433hz다

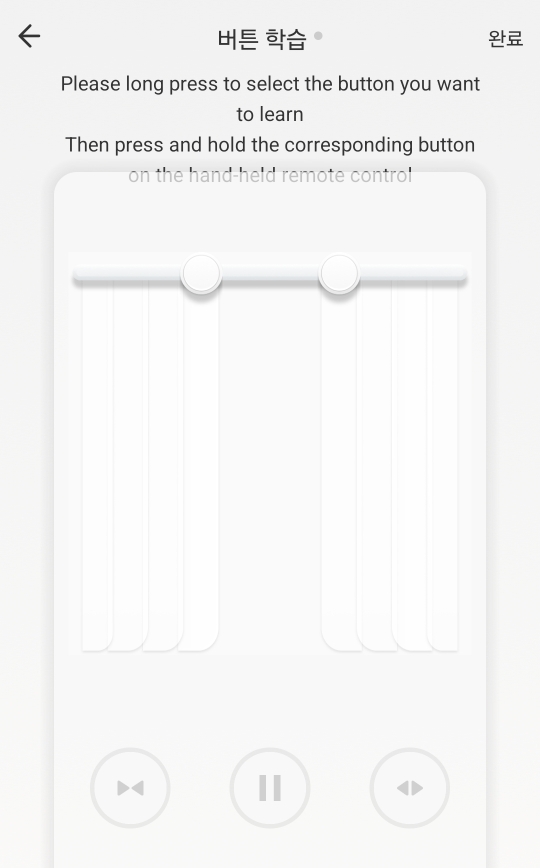

433으로 설정하고 학습시키면 된다

기기를 등록한 후

구글 홈에 들어가
기기추가>work with Google home
>smart life 검색 > 재연결 및 동기화하면

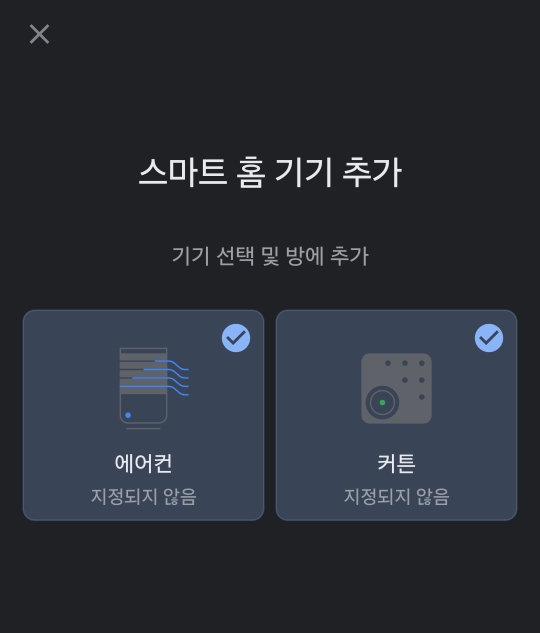

다음과 같은 화면이 뜬다

모두 추가

이제 hey google 로 음성제어 가능하다

단, 열고 닫기만 가능하고
20%만 열기 이런 설정은 안됨

2.  루틴 설정

이제 아침 7시반에
자동으로 커튼열림을 설정해보자

아쉽지만 구글 홈에서는
IR리모트컨트롤로 학습한 기기는
루틴설정이 불가능 한듯 싶다...

열고 닫음 버튼이 활성화 되지 않는다
왜 루틴설정만 안되는지....

실망하지 말고
안되면 되는거 하자!

smart life 앱 내
시나리오 탭에서 설정 가능하다

나이스


근데 솔직히 tuya 전용 zigbee 허브만 있어도
이렇게 돌고돌아 설정할 필요도 없다...

단돈 7달러 밖에 안한다
https://a.aliexpress.com/_oCARZ3A

US $15.20 | 투야 멀티 모드 지그비 블루투스 게이트웨이 허브, 무선 스마트 가전 리모컨 브리지 지

앞으로 알리발 기기로 구축할꺼면
그냥 맘편히 투야 허브 사는게 나을듯

스마트싱스 스테이션은
앞서 산 직비 스위치만 등록됐다
운이 좋은건지...원


총비용: 134,233원
